Meldorf:
Grube als Wärmespeicher


[1.2.2022] Die Stadt Meldorf setzt bei ihrem Weg zu mehr Nachhaltigkeit auf die Wärmewende. In der schleswig-holsteinischen Kommune entsteht ein Wärmenetz mit dem deutschlandweit ersten Erdbeckenwärmespeicher. Unterstützt wird Meldorf bei diesem Projekt von Ramboll.

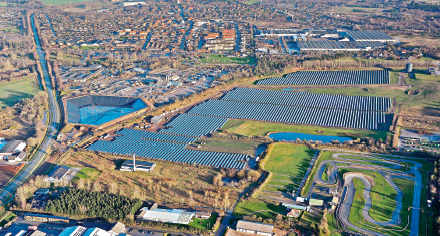

Im dänischen Vojens hat Ramboll den weltgrößten Wärmespeicher entworfen. Mehr als die Hälfte des Energieverbrauchs in Deutschland geht auf das Heizen von Gebäuden und die Wärmeversorgung der Wirtschaft zurück. Kommunen, die einen Beitrag zum Klimaschutz leisten und Emissionen einsparen möchten, sollten Fernwärme in ihre Energiestrategie integrieren. Wie dies erfolgreich umgesetzt wird, zeigt Meldorf in Schleswig-Holstein: Dort entstehen derzeit mithilfe des dänischen Beratungsunternehmens Ramboll ein Wärmenetz sowie Deutschlands erster Erdbeckenwärmespeicher.
„Das Ziel ist klar: Mit dem Projekt wollen wir unseren Beitrag zur Energiewende leisten. Es ist bekannt, dass ein Großteil der in Deutschland benötigten Energie für die Wärmeversorgung aufgewendet wird. Die ohnehin anfallende Wärme zu nutzen, erscheint mir vor diesem Hintergrund nur logisch“, sagt Rolf Claußen, Geschäftsführer der WIMeG Wärme Infrastruktur Meldorf, und ergänzt: „Künftig werden dann in Meldorf über 50 Gebäude mit klimafreundlicher Fernwärme versorgt. Darunter auch öffentliche Liegenschaften wie Schulen, das Schwimmbad, Sporthallen und das Landesmuseum.“

Abwärme aus Druckerei

In Meldorf entsteht in einer Druckerei industrielle Abwärme. Die Abwärme der Druckmaschinen wird in Zukunft entweder direkt in das Wärmenetz eingespeist oder bei einem Überangebot in den Wärmespeicher geleitet. Als Speichermedium wird Wasser verwendet, wie auch im Wärmenetz selbst. Das Wärmenetz funktioniert, indem die Wärme zum Aufheizen von Wasser genutzt wird. Dieses wird dann über Rohre direkt in die Gebäude geleitet und als Heizenergie oder Heißwasser eingesetzt. Zusätzlicher Bedarf kann über eine Biogas-Blockheizkraftwerk-Anlage abgedeckt werden, die erneuerbare Energie erzeugt. In einer späteren Phase soll zudem das Wärmeangebot durch den Betrieb von Solarthermieanlagen erweitert werden.
In dem rund 45.000 Kubikmeter großen Wärmespeicher in Meldorf wird ab 2022 die im Sommer anfallende Wärme zwischengespeichert. Steigt der Wärmebedarf im Winter, kann sie verfügbar gemacht werden. Der Wärmespeicher nimmt in der Energiestrategie für Meldorf eine wichtige Rolle ein: „Der Speicher ermöglicht eine Verlagerung der Verfügbarkeit von Wärmeenergie in die kalten Jahreszeiten. So können wir überschüssige Energie im Kreislauf halten und reduzieren Emissionen. Denn durch die Speicherung muss weniger Wärme auf Basis fossiler Brennstoffe erzeugt werden“, erklärt Stefan Maretzki, Projektleiter beim Unternehmen Ramboll.

Größter Wärmespeicher der Welt

Ramboll betreut den Aus- und Neubau des Wärmenetzes und den Bau des saisonalen Speichers. Die ursprünglich aus Dänemark stammende Firma hat mittlerweile fast 800 Mitarbeiterinnen und Mitarbeiter in Deutschland und war maßgeblich an der Entwicklung von Erdbeckenwärmespeichern betei­ligt. Seit der ersten Anlage dieser Art im Jahr 2010 hat Ramboll den bislang größten Wärmespeicher der Welt im dänischen Vojens entworfen sowie eines der größten Wärmesysteme weltweit in Kopenhagen geplant, welches eine Million Bürger mit Wärme versorgt.
„Mit Ramboll haben wir einen verlässlichen Partner in unserer Innovationspartnerschaft Erdbeckenwärmespeicher, die das Vorhaben umsetzen wird. Ramboll hat durch die Erfahrung in ähnlichen Projekten ein Alleinstellungsmerkmal und kann uns kompetent in allen Leis­tungsphasen unterstützen“, sagt Peter Bielenberg von der EnergieManufaktur Nord Partnerschaftsgesellschaft (EMN). Bielenberg hat die Wärmewende in Meldorf angestoßen und ist maßgeblich an der Entwicklung der Projektidee beteiligt.

Baustoff Boden

Für den Bau des Speichers wurde eine bislang landwirtschaftlich genutzte Fläche umgewidmet. Druckerei, Speicher und Biogasanlage liegen in direkter Nachbarschaft zueinander, was einen effizienten Betrieb der Gesamtanlage ermög­licht. Der Wärmespeicher wird durch die Herstellung einer großen geböschten Baugrube realisiert. Der wesentliche Baustoff ist der Boden, der bereits vor Ort vorhanden ist. Der Einsatz emissionsintensiver Baustoffe wird somit auf ein Minimum reduziert. Das entstandene Erdbecken wird durch langlebige und temperaturresistente Dichtungsbahnen ausgekleidet, damit das Speicherwasser nicht versickern kann. Nach oben hin wird der Speicher mit einer Schwimmabdeckung (Floating Cover) versehen, die sowohl eine Schutz- als auch eine Dämmwirkung hat.
„Die Planung des Floating Covers stellt wohl die größte technische Herausforderung beim Bau des Speichers dar, da sie mehrere Aufgaben gleichzeitig zu erfüllen hat“, sagt Stefan Maretzki. Auch Stark­regenereignisse, die aufgrund des Klimawandels häufiger werden könnten, müssen in den Planungen berücksichtigt werden – immerhin nimmt die Schwimmabdeckung eine Fläche von fast einem Hektar ein.

Vernetztes Planen

Rambolls Ingenieure bearbeiten sämtliche für die Umsetzung relevanten Themen. Sie setzen bei der Verwirklichung auf vernetztes Planen. Denn der zeitliche Rahmen für das vom Projektträger Jülich (PtJ) geförderte Projekt ist eng. „Durch die Zeitvorgabe ist eine hochgradig effiziente und zielstrebige Planung umso wichtiger. Wir nehmen also eine moderierende und koordinierende Rolle zwischen allen Projektpartnern ein. Denn nur wenn alle relevanten Akteure frühzeitig ins Boot geholt werden, kann ein solch ambitioniertes Projekt in so kurzer Zeit umgesetzt werden“, erklärt Maretzki.
Er ist überzeugt, dass Behörden, Träger öffentlicher Belange, Lieferanten, Baufirmen und weitere Akteure in den aktiven Austausch einbezogen werden müssen: „Wir agieren auf Augenhöhe und erarbeiten Hand in Hand die optimale Lösung. Das geht nur mit den richtigen Strukturen. Kommunen müssen weg vom Silo-Denken. Projektabläufe stocken dann, wenn es den Projektleitern nicht gelingt, Brücken zwischen den unterschiedlichen Verantwortlichen zu schlagen und so reibungslose Abläufe zu ermöglichen.“ In Meldorf wurde eigens eine Innovationspartnerschaft nach §19 der Vergabeverordnung ins Leben gerufen. Das erleichtert den Wissens­transfer zwischen den unterschiedlichen Beteiligten enorm. Außerdem sorgen klare Projektphasen und sinnvoll abgestimmte Arbeitspakete dafür, dass Meldorfs Wärmewende ein Erfolg wird.

Klimaschonende Kommunen

Kommunen sind für den Schutz unseres Klimas zentral, die Anreize dafür müssen aber auf Landes- und Bundesebene gegeben werden. Denn die Wärmewende ist für den Erfolg der Energiewende unabdingbar. Das Wärmenetz sorgt bei der richtigen Ausgestaltung für eine klimaverträgliche Versorgung von Wohnhäusern, Schulen und Kindergärten, Gewerbeimmobilien und der Industrie. Zentrale Ansätze sind die Speisung aus industrieller Abwärme und erneuerbaren Energien. „Fernwärme ist für Deutschland so interessant, weil sie sich perfekt in das System der erneuerbaren Energien einfügt“, sagt Maretzki und ergänzt: „In Meldorf zeigt sich, dass Kommunen mit den richtigen Anreizen und Förderprogrammen innovative Projekte zum Erfolg führen können. Hier entsteht derzeit ein Projekt, das Vorbildcharakter für Städte und Gemeinden in ganz Deutschland haben kann.“

Tammo Wenterodt ist Senior Consultant Energy Systems bei Ramboll, Hamburg.

https://wimeg-energie.de
https://de.ramboll.com
Dieser Beitrag ist in der Ausgabe Januar/Februar 2022 von stadt+werk erschienen. Hier können Sie ein Exemplar bestellen oder die Zeitschrift abonnieren. (Deep Link)

Stichwörter: Energiespeicher, Meldorf, Ramboll, Wärmespeicher, Fernwärme

Bildquelle: Ramboll
